Интерактивная карта
Полная привязка схемы теплоснабжения к координатам местности, городским планам и онлайн-подложкам.
Паспортизация и ГИС

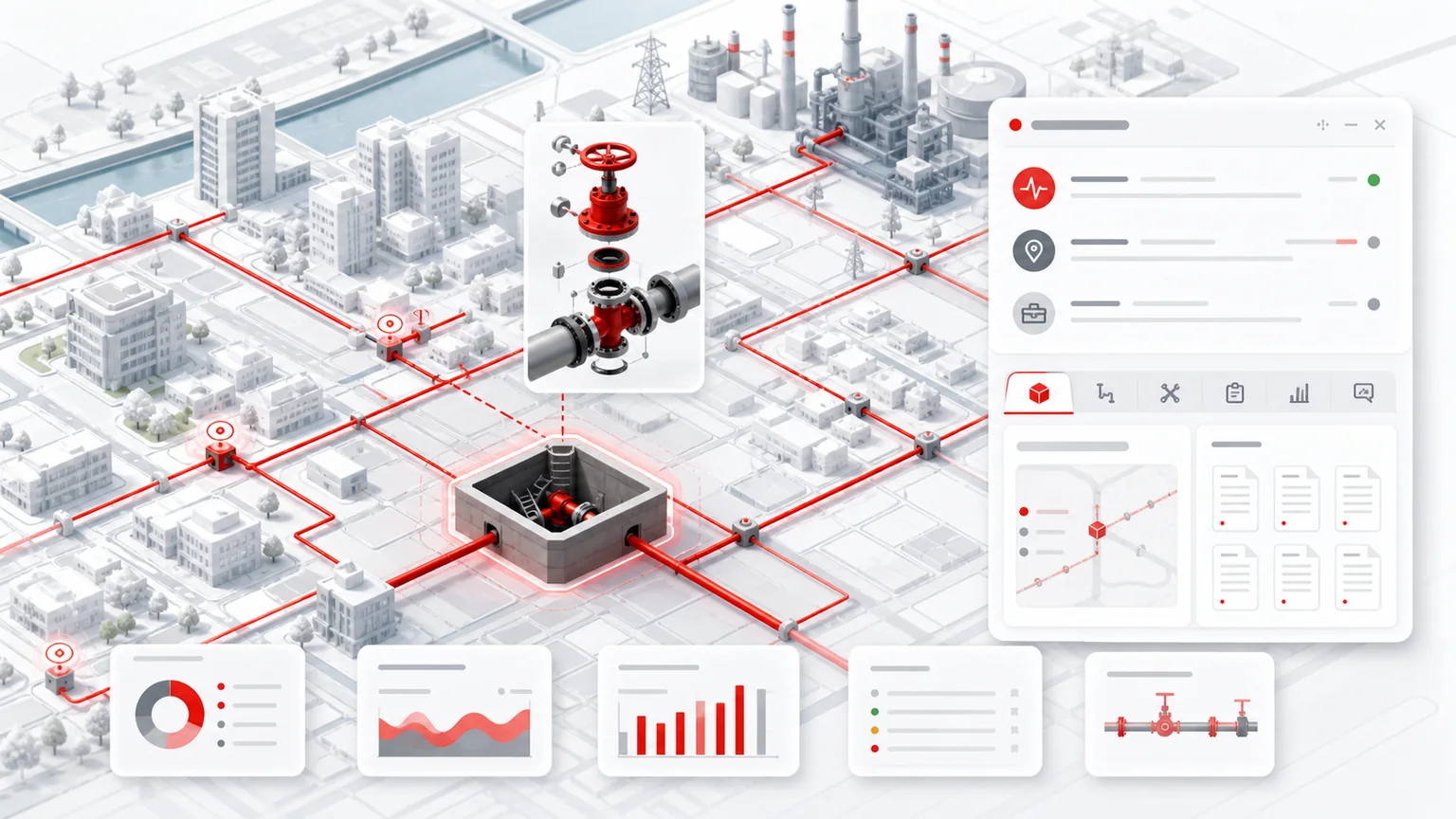

Электронная карта тепловой сети с паспортами объектов
Модуль переводит бумажные архивы в цифровую среду: объект на карте связан с координатами, техническими параметрами, документами, дефектами и историей работ.
Геоданные
Вся сеть в понятной геометрии
Геобаза и поиск
Быстрый поиск по адресу, улице, инвентарному номеру, объекту сети или абоненту.
Автоматические паспорта
Генерация паспортов магистральных и распределительных участков на основе введенных данных.
Связность сети
Маршруты, границы участков, зависимости камер, вводов и потребителей без разрыва между схемой и базой.
Подложки
Google Maps, OpenStreetMap, Visicom, спутниковые снимки и растровые планы города.
Дополнительные сети
При необходимости можно учитывать ЛЭП, трансформаторы и насосные агрегаты с привязкой к карте.
Паспорта без ручной сборки
Карточки объектов становятся техническим реестром сети
ТГИД-07 хранит не только линии на карте. В базе есть материалы, диаметры, годы прокладки, изоляция, арматура, узлы, камеры, павильоны, насосные агрегаты и связанные документы.
Трубопроводы
Диаметр, материал, год прокладки, тип прокладки, изоляция, состояние и принадлежность участка.
Камеры и узлы
Павильоны, колодцы, тепловые камеры и детализация до задвижек, воздушников и дренажей.
Оборудование
Компенсаторы, опоры, насосы, регулирующие органы и заводские характеристики в карточках.
Документы и схемы
Схемы узлов, спецификации, паспорта, акты, журналы и связанные эксплуатационные материалы.
Картографический контур
Инженер быстро находит объект и сразу видит его контекст
Переход от карты к паспорту
Клик по объекту открывает карточку с параметрами, историей, документами и связанными событиями эксплуатации.
Работа с городскими планами
Можно использовать современные онлайн-карты, спутниковые снимки или растровые планы, если предприятие опирается на собственную картографию.
Поиск для выездных служб
Мастер участка быстро находит камеру, адрес или потребителя в поле и видит параметры объекта без звонков в офис.
Отчеты из базы
Паспорта и спецификации формируются автоматически, поэтому данные не нужно заново собирать вручную перед каждой выгрузкой.
Функции ГИС
Карта, паспорта и все сети города
Карта сети и слои, совместная работа на карте, паспорта и отчёты, другие сети и телеметрия.
Карта и навигация
Вся сеть города на одном экране
Карта Главный экран — карта тепловой сети города: участки, узлы, источники и потребители поверх подложки. Сверху — строка с городом и ролью, кнопками расчёта, протокола и выгрузки, поиском и меню пользователя.Слои карты Панель слоёв управляет тем, что видно на карте: слои контекста (здания, рельеф, изолинии), внешние слои других серверов, фрагменты сети, подписи и участки ПТС.Поиск и палитра команд Одна строка для всего: узел по номеру или названию, адрес, журнал, любая команда и инструмент.Меню пользователя и язык Меню пользователя: личный кабинет с выбором языка, переход в другие города, управление пользователями (для администратора), смена пароля, подсказки по экрану и выход.Вход и выбор города Вход в веб-ТГИД своего города: логин и пароль от администратора. У каждого города свой адрес, вход в каждый город — отдельный.Кнопки карты, ссылка на вид и координаты Кнопки вида карты: начальный вид, ссылка на текущий вид, местоположение, 2D/3D, подложка и масштаб. Внизу — масштабная линейка и координаты под курсором в трёх системах.Измерения: расстояние и площадь Измерение расстояния и площади по карте с привязкой к узлам сети, профилем высот по рельефу и выгрузкой в GeoJSON.Горячие клавиши Сочетания клавиш карты, измерений и редактора сети. Полный список открывает клавиша «?».
Совместная работа на карте
Обсуждения и печать прямо с карты
Комментарии на карте Обсуждение в точке карты: заметка с ответами, упоминаниями коллег через @ и отметкой «решено». Ссылку на ветку можно отправить — она откроет карту в этом месте.Печать карты Макет печати карты на A4 или A3: масштаб, легенда, штамп с исполнителем; сохранение в PNG или PDF.Карточка объекта Карточка объекта сети: все поля паспорта по вкладкам, результаты расчёта, журналы объекта, история правок и правка свойств — как окно свойств десктопа.Кто на карте Кто сейчас работает с картой этого города и какие правки сети только что сделали другие — в вебе и в десктопе.Сеть под землёй в 3D Трубы тепловой сети на глубине заложения в 3D: земля рядом полупрозрачная, вблизи трубы в масштабе по наружному диаметру, камеры — по размерам из карточки.
Паспорта, реестры и отчёты
Документы формируются из модели, а не вручную
Отчёты и паспорта Паспорта участков в Excel. Паспорт строится по фрагментам, включённым на карте, как в десктопе; у начальника участка — архив паспортов всех его участков.Участки ПТС Участки ПТС (МС и РС): характеристика, привязка труб выбором на карте или цепочкой узлов, паспорт участка.Отчёты Excel Отчёты Excel — таблицы десктопа: участки, потребители, задвижки, результаты расчёта.Схема теплоснабжения: «Электронная модель» Черновик главы «Электронная модель» схемы теплоснабжения в Word по п. 55 Требований (ПП РФ № 154): соответствие подпунктам, сеть, паспорт, балансы, надёжность.Технические условия Реестр технических условий на подключение и их нагрузки: состояние, год выдачи, источник, привязка к зданию.Объекты АЛСЕКО Договорные нагрузки АЛСЕКО: договорные объекты, здания без потребителя, сверка и привязка к зданиям на карте. Адреса и владельцы на снимке скрыты.Меню «Выгрузка» Сеть выбранного или включённых на карте фрагментов файлом ГИС (GeoPackage, FlatGeobuf, SHP, DXF, GeoJSON) и ведомости Excel: участки, задвижки, байпасы, насосные агрегаты, потребители, технические условия.
Электросеть, коммуникации, телеметрия
Все сети города и данные датчиков рядом с моделью
Электрическая сеть Электрическая сеть: источники, ЛЭП, приёмники, каналы, муфты, опоры и гильзы; сверка привязки объектов к ЛЭП и источникам по правилам десктопа и Excel несоответствий.Сети: сближения и раскопки Карта коммуникаций: пересечения и сближения водопровода с теплосетью по нормам расстояний; сети и владельцы в месте раскопок.Социальные объекты Социальные объекты — школы, детские сады, больницы, поликлиники, соцучреждения: на карте, в выборке «в N м от школ» и в списке зоны отключения.Телеметрия: факт против модели Телеметрия: датчики давления, температуры и расхода — показания против расчёта, графики, выгрузки ОДПУ, датчики на карте.Прогноз нагрузки по погоде Нагрузка источников на ближайшие сутки по прогнозу погоды Open-Meteo: пересчёт последнего расчёта по температурному графику и сравнение с фактом по датчикам на выходе источника.
Следующий шаг
Запросить демоПокажем пример цифрового паспорта
Разберем структуру паспортов, карточек объектов, картографических подложек и автоматических отчетов.
